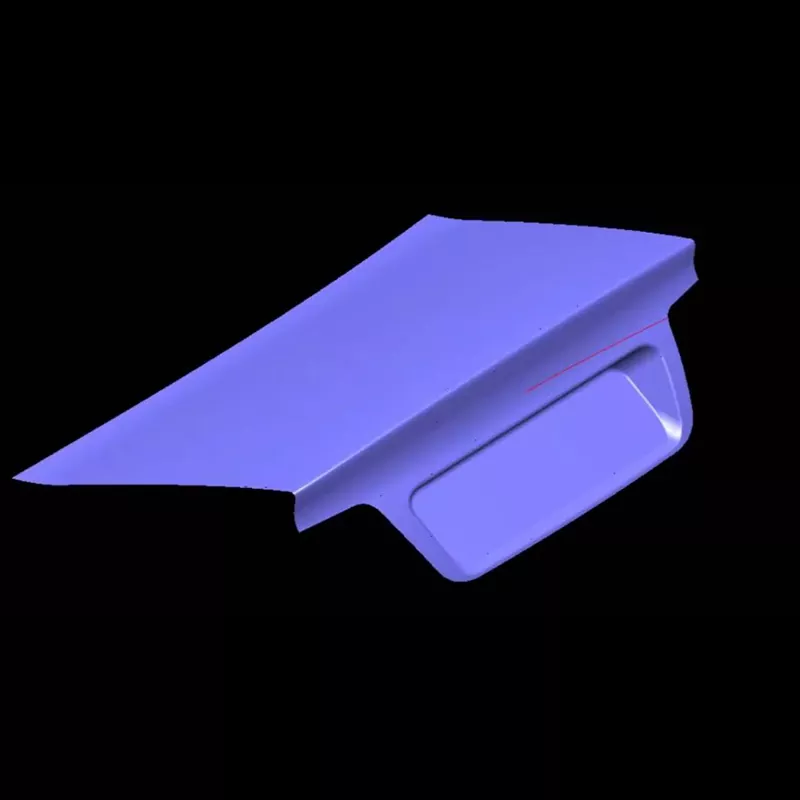

Матрица за печат на надворешниот панел на капакот на багажникот

Матрицата за печат на надворешниот панел на капакот на багажникот SIKAIDA е голема, високопрецизна опрема специјално дизајнирана за производство на метални компоненти на надворешниот панел на капакот на багажникот. Користејќи материјали како што се ладно валани челик и легури на алуминиум, формира сложени заоблени површини преку напредни процеси на печат, интегрирајќи мултидисциплинарни технологии и прикажувајќи ги професионалните производствени способности на SIKAIDA.

Основни карактеристики на производот:

1. Формирање на голема заоблена површина: Погоден за сложени двојни закривени надворешни панели на капакот на багажникот со големина поголема од 800 mm × 600 mm, формирани во еден процес на печат, со прецизна контрола на закривеноста и дозволен проток на материјал за да се избегнат дефекти како што се пукнатини и брчки.

2. Барања за висока прецизност и висок сјај: Површините постигнуваат полирање како огледало (Ra≤0,4μm), без гребнатини и вдлабнатини; строгата контрола на параметрите за печат обезбедува беспрекорна завршница на површината, исполнувајќи ги стандардите за изглед од автомобилска класа.

3. Приспособливост на сложени геометриски структури: Нашата матрица за печат на надворешниот панел на капакот на багажникот се прилагодува на различни геометриски карактеристики на надворешните панели на багажникот, со оптимизирани дополнителни површини за процесот, ребра за цртање и системи за вентилација за да се обезбеди униформно формирање низ сите делови.

4. Систем за прецизно водење и балансирање: Опремен со уред за водење и балансирање со висока прецизност, коаксијалноста на горните и долните матрици е ≤0,02mm, обезбедувајќи рамномерно растојание на печат и спречување на бруси и локализирана прекумерна тенкост на деловите.

5. Напреден систем за подмачкување и демолирање: централизираниот систем за подмачкување го намалува триењето и абењето; Пневматските и хидрауличните механизми за откопчување обезбедуваат непречено одвојување без деформации или гребнатини.

Сценарија за примена на производи

Погоден за производство на капаци на багажникот за патнички возила како седани, SUV и MPV. Поделени во три категории врз основа на типот на возилото:

1. Економија: Се фокусира на трошоците, поедноставената структура и соодветноста за масовно производство.

2. Средно до високо-крај: Специјален изглед, опремен со систем за формирање и полирање со висока прецизност.

3. Нова енергија: Лесен дизајн, погоден за обработка на нови материјали како алуминиумски легури.

Процес на производство

1. Анализа на производи и симулација на процеси

Матрицата за печат на надворешниот панел на капакот на автомобилот користи професионална софтверска симулациска анализа за да ги предвиди дефектите на формирање, да ги оптимизира процесите и структурите на мувлата и да обезбеди рационалност на дизајнот.

2. Дизајн на мувла

Целиот процес на дизајнирање е завршен со користење на софтвер за 3D дизајн, земајќи ја предвид обработката, монтажата и одржувањето, и излегувајќи комплетни цртежи и список на BOM.

3. Избор на материјал

- Основа за мувла: челик 45# или 42CrMo, термички обработен за да се обезбеди цврстина и цврстина.

- Работни делови: Cr12MoV, SKD11 и други челици за алат, со цврстина од HRC48-52 по термичка обработка, кои нудат одлична отпорност на абење.

- Водечки столбови и чаури: Има челик или високојаглероден хром челик, обезбедувајќи висока цврстина и висока отпорност на абење.

4. Прецизна обработка

Грубата обработка овозможува додаток за завршна обработка; завршната обработка обезбедува точност и завршна обработка на површината. Површините се полирани и тврдо хромирани за да се обезбеди финиш на огледало и отпорност на абење.

5. Склопување и дебагирање (Т0 пробно обликување)

Соберете стандардни делови и тестирајте го запечатувањето. Изведете пробно печат за да ја потврдите точноста и стабилноста. Оптимизирајте ги параметрите и прилагодете го калапот за да се осигурате дека готовиот дел ги исполнува стандардите.

Трендови за развој

Прилагодување на лесни материјали, промовирање на интелигентно и дигитално производство, постигнување прецизно интегрирано обликување, примена на технологија за производство на адитиви и практикување концепти за зелено производство.

Најчесто поставувани прашања

П1: Кои материјали обично се користат во матрицата за печат на надворешниот панел на капакот на багажникот?

A1: Основата на мувлата најчесто користи јаглероден структурен челик или легиран структурен челик како што се челик 45# и 42CrMo. Работната површина користи челик за алат со висока содржина на јаглерод и хром, како што се Cr12MoV и SKD11. Водечките столбови и чаури се направени од челик за лежиште или високојаглероден хром челик. Сите материјали мора да подлежат на соодветна термичка обработка за да се постигне потребната цврстина, цврстина и отпорност на абење.

П2: Колку долго трае циклусот на производство за матрицата за печат на надворешниот панел на капакот на багажникот?

А2: Циклусот на развој за штанцување матрици за надворешните панели на багажникот на автомобилот е обично 8-15 месеци, во зависност од сложеноста на производот, техничките барања и потребите на клиентите. Фазата на дизајнирање бара 2-3 месеци, фазата на производство бара 4-6 месеци, а фазата на склопување, дебагирање и пробно обликување бара 2-3 месеци. Целиот процес бара повеќекратни кругови на итеративна оптимизација за да се задоволат барањата за масовно производство.

П3: Како да се обезбеди квалитетот на изгледот на надворешниот панел на багажникот?

А3: Обезбедувањето на квалитетот на изгледот бара контрола во повеќе фази: Прво, површината на матрицата мора да ги исполнува стандардите за полирање на ниво на огледало (Ra≤0,4μm); второ, подмачкувањето, силата на држачот за празно место и силата на печат мора строго да се контролираат за време на процесот на печат; трето, неопходен е соодветен избор на материјал за да се избегнат површинските дефекти; и четврто, потребен е разумен метод на рушење за да се избегнат гребнатини. Дополнително, површинските третмани како тврдо хромирање и боење се неопходни за да се подобри квалитетот на изгледот и отпорноста на корозија.
