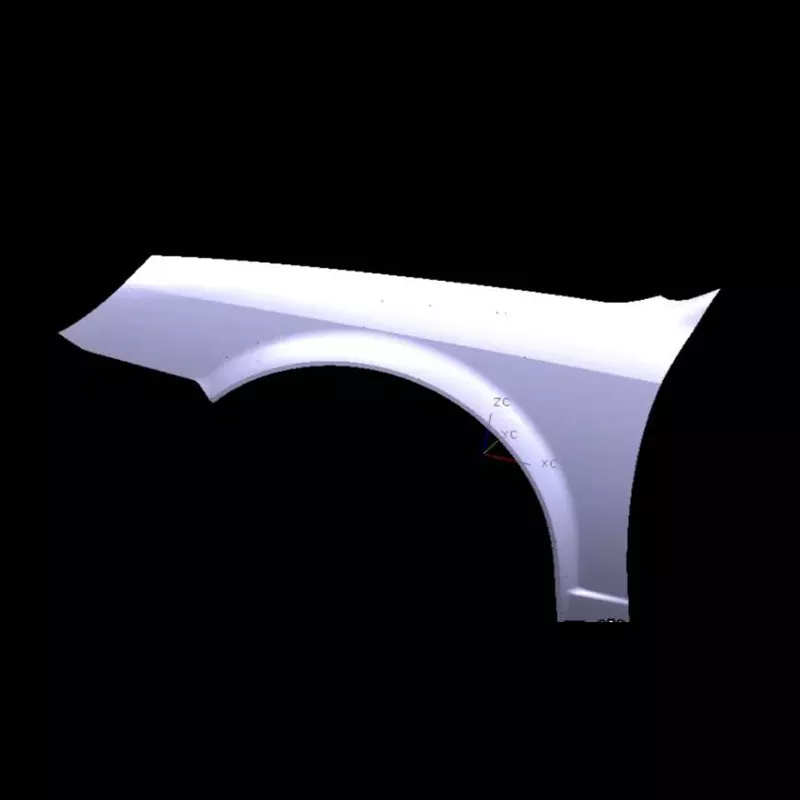

Умре за печат на автомобилски лев браник

Матрицата за печат на автомобилски лев браник на SIKAIDA е голема, високопрецизна матрица што се користи за печат на панели на левиот браник, што бара формирање на сложени заоблени површини и рабови. Како водечки производител на матрици за печат на автомобили во Кина, SIKAIDA поседува големо искуство во истражување и развој и производство, водечка технологија на производи и обезбедува сигурни решенија за матрици за светските производители на автомобили.

Детали за производот

1. Голема и сложена структура

Оваа матрица за печат на автомобилски лев браник е голема по големина (долга преку 800 mm и широка над 500 mm), со сложени површини, кои бараат формирање на различни заоблени површини и карактеристики на рабовите, кои бараат исклучително висока прецизност. SIKAIDA, со својот напреден дизајн и технологија за обработка, може совршено да се прилагоди на стилските потреби на различни модели на возила.

2. Барања за висока прецизност и висок сјај

Левиот браник е отворена површина и мора да биде без површински дефекти; затоа, грубоста на површината на матрицата мора да биде под Ra0,4. SIKAIDA строго ја контролира секоја фаза од производството за да обезбеди прецизност на матрицата и квалитет на изгледот на печатените делови.

3. Комплексен процес на формирање

Матрицата за печат на автомобилски лев браник интегрира повеќе процеси како што се цртање, отсекување и удирање и е компатибилен со процесите на цртање и хидроформирање во една фаза. SIKAIDA го оптимизира распоредот на процесот за ефективно да ги намали трошоците и да ја зголеми ефикасноста.

4. Систем за комплексно формирање

За негативниот агол и потсечената структура на левиот браник, матрицата е опремена со сложени механизми како што се лизгачи и клинови, во комбинација со разумно влечење и систем за вентилација за да се избегне формирање дефекти и да се подобри стапката на отпуштање.

5. Прецизен систем за водење и позиционирање

Водечките компоненти со висока прецизност обезбедуваат прецизно усогласување на горните и долните матрици, а софистицираниот уред за позиционирање обезбедува прецизно позиционирање на металниот лим, подобрување на точноста на печат и животниот век на матрицата.

Карактеристики и апликации на производот

Оваа матрица за печат на автомобилски лев браник е погодна за производство на различни автомобилски леви браници, создавајќи аеродинамички рационализирани форми. Компатибилен е со разни материјали како што се челик и алуминиумски легури. Како професионален добавувач, SIKAIDA нуди приспособени услуги за да ги задоволи потребите на различни модели на возила.

Вовед во производниот процес

1. Анализа на производи и CAE симулација

Симулацијата на CAE се изведува со користење на софтвер како AutoForm за предвидување и решавање на дефекти како што се пукање и збрчкање, обезбедувајќи го квалитетот на дизајнот и производството на мувла.

2. Дизајн на мувла

Целосниот 3Д дизајн се изведува со користење на софтвер UG и CATIA за да се усовршат деталите на компонентите, обезбедувајќи разумна структура на мувла и сигурна работа.

3. Избор на материјал

Основата на Automotive Left Fender Stamping Die е изработена од висококвалитетни челици како челик 45 и 42CrMo, додека работните делови користат специјални челици како Cr12MoV, обезбедувајќи висока цврстина и висока отпорност на абење, погодни за долгорочно печат со висок интензитет.

4. Прецизна обработка

Специјализираните процеси на обработка, вклучувајќи грубост, завршна обработка со CNC со голема брзина, сечење на жица и фино полирање, во комбинација со гаснење и калење (цврстина HRC48-52), ги задоволуваат барањата за прецизност и грубост на површината.

5. Склопување и дебагирање (Т0 пробно обликување)

По склопувањето, калапот се тестира на машината. Параметрите на процесот постојано се прилагодуваат, а калапот е оптимизиран за да се осигури дека деловите со печат се квалификувани и калапот може директно да се произведува масовно.

Развојни трендови:

1. Ултра-лесно интегрирано обликување

Левиот браник се развива кон поголеми димензии и интегрирани дизајни. SIKAIDA користи напредни процеси како што е топло формирање за да развие калапи погодни за барања со висока јачина и лесна тежина.

2. Интелигенција и дигитализација

Сензорите се вградени во матрицата за печат на автомобилски лев браник за следење во реално време. Во комбинација со дигиталната близнак технологија, се постигнува виртуелно дебагирање, со што се скратува циклусот на развој и се подобрува стапката на успех на пробното обликување.

3. Мулти-материјално и композитно обликување

Прилагодувајќи се на нови материјали како што се алуминиумски легури и јаглеродни влакна, соодветните процеси на композитно обликување и калапи се развиени за да се задоволат различните барања на пазарот.

4. Апликации за производство на адитиви

Користењето на технологијата за 3D печатење за производство на сложени компоненти на мувла ги подобрува перформансите на мувлата, ги скратува производните циклуси и ги истакнува предностите на производството на сложени структури.

Матрицата за печат на автомобилски лев браник на SIKAIDA е типичен пример за калап за панели за автомобилско тело. Неговиот развојен циклус од 8-15 месеци и високата цена ја истакнуваат силата на компанијата. Како професионален производител и добавувач во Кина, SIKAIDA ќе биде во чекор со трендовите во индустријата, континуирано ќе ги оптимизира своите производи и ќе обезбедува висококвалитетни решенија за мувла на глобалните клиенти.

Најчесто поставувани прашања

П1: Кои материјали обично се користат во матрици за печат на автомобилски лев браник?

A1: Основата на мувлата најчесто користи висококвалитетен јаглероден структурен челик (како челик 45) или легиран структурен челик (како 42CrMo). Работните делови (профили, рабови за сечење) користат челик за алат со висок јаглерод и високохром (како Cr12MoV, SKD11) или челик за металургија во прав (како CPM-D2) за да се обезбеди висока цврстина, висока отпорност на абење и добра цврстина.

П2: Колку долго трае циклусот на производство за печат на автомобилски лев браник?

А2: Развојниот циклус на штанцување матрици за левиот браник на автомобилите е долг (обично 8-15 месеци), а цената е висока (достигнува милиони до десетици милиони јени), што го прави клучен репер за мерење на сеопфатната сила на компаниите што произведуваат матрици. Како што автомобилите се развиваат кон интелигенција, електрификација и лесна тежина, техничките барања за нивните матрици ќе продолжат да се зголемуваат.
