Матрица за печат на автомобилската лева страна

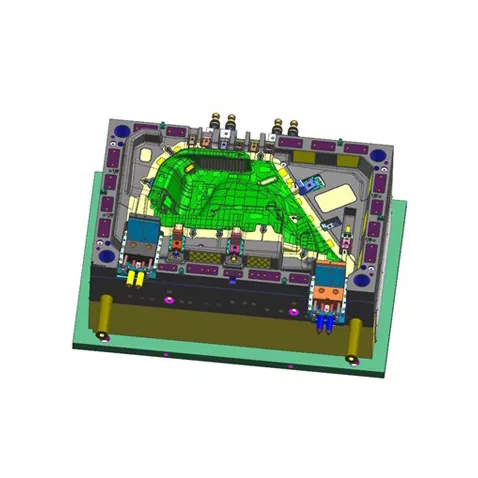

Матрицата за печат на левата страна на автомобилската плоча SIKAIDA е голем, високопрецизен и комплексен систем за алат за штанцување развиен од SIKAIDA за печат на левата интегрална странична плоча од челични или алуминиумски лимови. Тоа не е единечна матрица, туку комплетен интегриран систем кој вклучува клучни компоненти како што се матрици за бришење, матрици за цртање, матрици за отсекување и матрици за фланширање. Нивото на производство на овој производ директно го претставува највисокиот стандард на матрици за печат на панели на автомобилската каросерија и е суштински симбол на сеопфатната сила на SIKAIDA како професионален снабдувач во индустријата за матрици.

Детални карактеристики на производот

1. Големи димензии и сложена структура

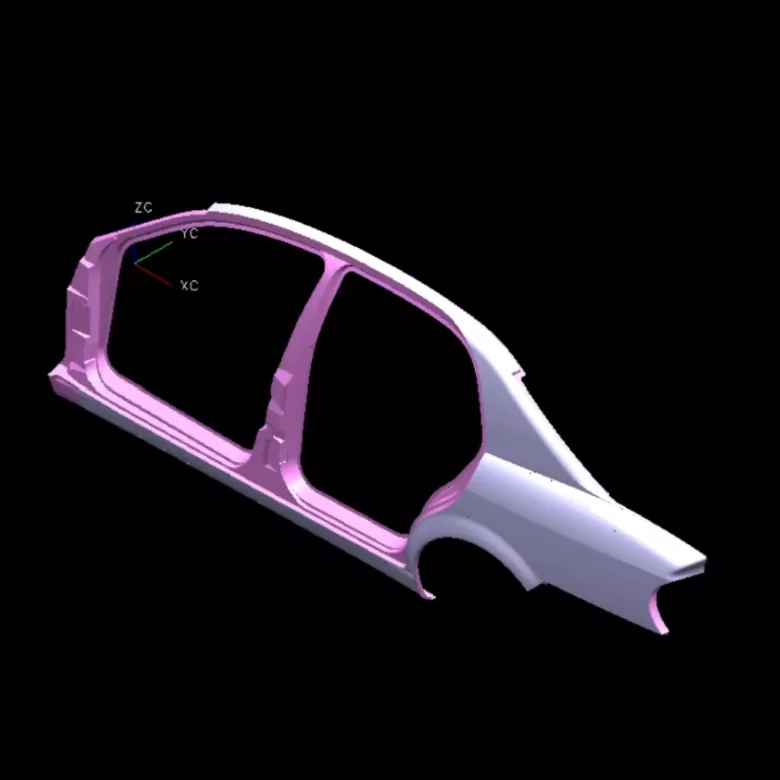

Левиот страничен панел на автомобилот е голем по големина (обично над 1,5 метри во должина и 0,8-1 метар во ширина), со сложена форма, вклучувајќи длабоки цртачки карактеристики, сложени кривини, отвори на прозорци и линии на карактеристики. Матрицата за печат на автомобилската лева страна на SIKAIDA може прецизно да ги формира дупките за монтирање, зајакнувачките ребра и деталите за флангирање на страничната плоча. Преку професионална симулациска анализа и оптимизација на структурата на мувлата, се обезбедува разумна распределба на стресот и стабилно формирање.

2. Барања за висока прецизност и висок квалитет

Како главна надворешна компонента на автомобилот, левата страна мора да биде без гребнатини, брчки, вдлабнатини и други дефекти. SIKAIDA строго го контролира квалитетот, со строги барања за завршна обработка на површината на мувла и дистрибуција на притисок. Површините за формирање на клучеви се фино полирани до облога, ефикасно избегнувајќи ги површинските дефекти предизвикани од триење помеѓу лимот и калапот за време на печат.

3. Повеќепроцесно интегрирано формирање

Втиснувањето на левиот страничен панел бара континуирано завршување на повеќе процеси, вклучително и бришење, цртање, отсекување и фланширање. Матрицата за печат на автомобилската лева страна на SIKAIDA работи беспрекорно со модерни автоматизирани производни линии, користејќи роботска технологија за пренос за да се постигне континуирано печат на повеќе станици. Ова ја балансира ефикасноста на производството со постојаниот квалитет на производот, а распоредот на научниот процес ги скратува производните циклуси и ги намалува трошоците.

4. Комплексен систем за водење и балансирање

Со оглед на сложените форми и големите димензии на страничните панели, матрицата е опремена со високопрецизен систем за водење (водички столбови, водилки, странични водилни плочи) за да се обезбеди прецизно затворање на горните и долните матрици. Сеопфатниот систем за балансирање (азотни пружини, блокови за механичка рамнотежа) обезбедува стабилно и безбедно печатење, продолжувајќи го животниот век на матрицата.

5. Напреден систем за подмачкување и вентилација

Матрицата има комплексен систем за автоматско подмачкување кој автоматски нанесува лубрикант за време на печат, намалувајќи го триењето помеѓу лимот и матрицата и подобрувајќи го квалитетот на формирањето. Големите матрици за цртање се опремени со систем за вентилација со повеќе точки за да се спречат брчки, вдлабнатини и други дефекти во формирањето предизвикани од заробениот воздух.

Карактеристики и апликации на производот

SIKAIDA Automotive Left Side Stamping Die примарно се користи во производството на странични панели за патнички возила како седани, SUV и MPV. Може да се користи и за производство на странични панели на кабината и други облоги за комерцијални возила. Калапите се направени од легиран челик со висока цврстина, при што клучните површини се подложени на термичка обработка и прецизно полирање, што резултира со висока отпорност на абење, висока прецизност и долг работен век. Како професионална фабрика со долгогодишно искуство во производството, SIKAIDA може да ги приспособува решенијата за мувла според различни модели на возила и потреби на клиентите, задоволувајќи ги различните производствени барања на автомобилската индустрија.

Вовед во производниот процес

1. Анализа на производи и CAE симулација

Пред дизајнот на калапот, SIKAIDA користи професионален софтвер за симулација на штанцување, како што се AutoForm и Dynaform, за да ја предвиди формабилноста, истегнувањето и повратниот удар на страничните панели, однапред да ги идентификува ризиците за квалитетот, да ги оптимизира процесните решенија и структурите на мувлата и да ги намали трошоците за тестирање и модификација.

2. Дизајн на мувла

Напредниот софтвер за 3D дизајн како UG и CATIA се користи за комплетирање на целосниот 3D дизајн на сите компоненти, вклучувајќи го горниот калап, долниот калап и прстенот под притисок. Факторите како што се дебелината на металниот лим и компензацијата на отскокнувачот се целосно земени во предвид за да се обезбеди точност и стабилност на мувлата. Дизајнерската шема е прегледана и потврдена од професионални инженери.

3. Избор на материјал

Подлогата за матрица за печат на автомобилската лева страна користи висококвалитетен јаглероден конструктивен челик (како челик 45) или легиран конструктивен челик (како 42CrMo) за да обезбеди цврстина и цврстина. Работните делови (профили, рабови за сечење) користат челик за алат со висока содржина на јаглерод и високохром (како Cr12MoV, SKD11) или челик од металургија во прав за да се обезбеди висока цврстина, висока отпорност на абење и да се продолжи животниот век на мувла.

4. Прецизна обработка

- Груба обработка: Почетната обработка се изведува со помош на голема машина за мелење подемен или центар за обработка на подемен CNC, со додаток за завршна обработка.

- Завршна обработка: Високо-брзинскиот центар за обработка на CNC прецизната обработка на профилите и рабовите за сечење обезбедува прецизност на димензиите и грубост на површината.

- Специјална обработка: Обработката со електрично празнење (EDM) се користи за обработка на сложени профили и агли; жица EDM се користи за обработка на прецизни дупки и контури; се врши гаснење и калење за да се постигне цврстина од 48-52 HRC.

- Површинска обработка: На профилите се нанесува тврдо хромирање или нитридирање за да се подобри цврстината и отпорноста на абење, додека се врши и спречување на 'рѓа и одмастување.

5. Склопување и дебагирање (Т0 пробен калап)

Сите компоненти се склопуваат во комплетен калап, инсталиран на опремата за печат за пробно обликување. Професионалните техничари постојано ги прилагодуваат параметрите на процесот како што се притисокот и ударот додека не се произведе квалификуван дел. По проверка на првото парче и потврда за мерење на димензиите, се доставува до клиентот.

Трендови за развој

1. Ултра-голема интегрирана калапи

Страничните панели на автомобилот се развиваат кон поголеми интегрирани структури, кои бараат поголема тонажа на мувла (до 2000 тони и повеќе) и димензионална стабилност. SIKAIDA континуирано ја оптимизира технологијата за дизајн и обработка, овозможувајќи развој на ултра големи интегрирани матрици за печат на страничните панели за да се задоволат потребите на возилата со нова енергија и моделите од следната генерација.

2. Апликација за лесен материјал

Со развојот на автомобилската лесна тежина, широко се користат нови материјали како што се челик со висока цврстина и легури на алуминиум. SIKAIDA ја оптимизира структурата на мувлата и технологијата за површинска обработка за да се прилагоди на карактеристиките на формирање на новите материјали (на пр., матриците за цртање од легура на алуминиум се опремени со специјални премази и системи за подмачкување).

3. Интелигентно производство и дигитализација

Сензорите за притисок и температура се вградени во калапот за да ги следат параметрите на печат во реално време, овозможувајќи предвидливо одржување и оптимизација на процесот. Во комбинација со дигиталната двојна технологија за виртуелно дебагирање, развојниот циклус може да се скрати за 20-30%, подобрувајќи ја ефикасноста на истражување и развој.

4. Брза промена и автоматизација на матрицата

За потребите за производство од повеќе различни, мали серии, калапот прифаќа структура за брзо менување на матрицата (брзо стегање, автоматско позиционирање), заедно со автоматизирани роботи и системи за инспекција на видот, постигнувајќи висок степен на автоматизација во производството на печат и подобрување на флексибилноста на производството.

Најчесто поставувани прашања

П1: Кои материјали обично се користат за матрицата за печат на автомобилската лева страна?

A1: Основата на мувлата најчесто користи висококвалитетен јаглероден структурен челик (како челик 45) или легиран структурен челик (како 42CrMo). Работните делови (профили, рабови за сечење) користат челик за алат со висок јаглерод и високо хром (како Cr12MoV, SKD11) или челик од металургија во прав за да се обезбеди висока цврстина (48-52 HRC) и висока отпорност на абење. Некои врвни калапи користат цементиран карбид или технологија за обложување на површината за да го подобрат животниот век.

П2: Колку е долг циклусот на производство за калап за печат на автомобилската лева страна?

А2: Циклусот на производство за штанцување матрици за левиот страничен панел на автомобилот обично се движи од 8 до 15 месеци, во зависност од фактори како што се сложеноста на делот, барањата за прецизност и производствениот капацитет. Циклусот на развој за сложени закривени површински матрици од страничните панели може да надмине 15 месеци, додека едноставните структурни матрици може да се завршат во рок од 8 до 10 месеци. Целиот процес, од дизајн и обработка до склопување и дебагирање, бара соработка помеѓу повеќе одделенија.
