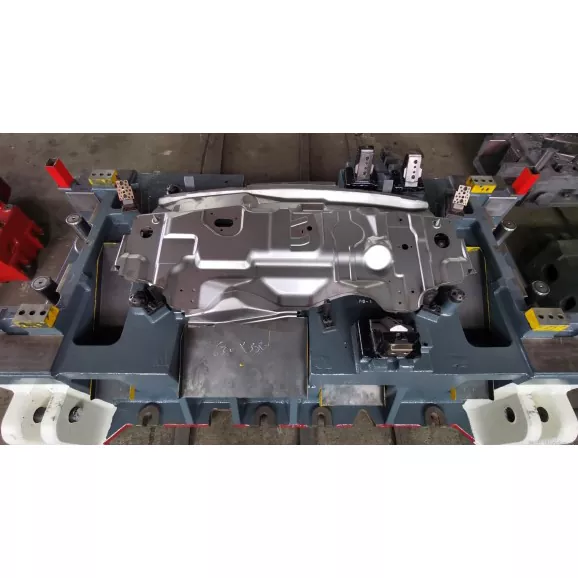

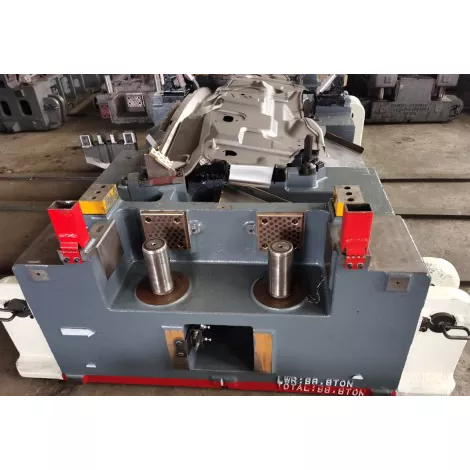

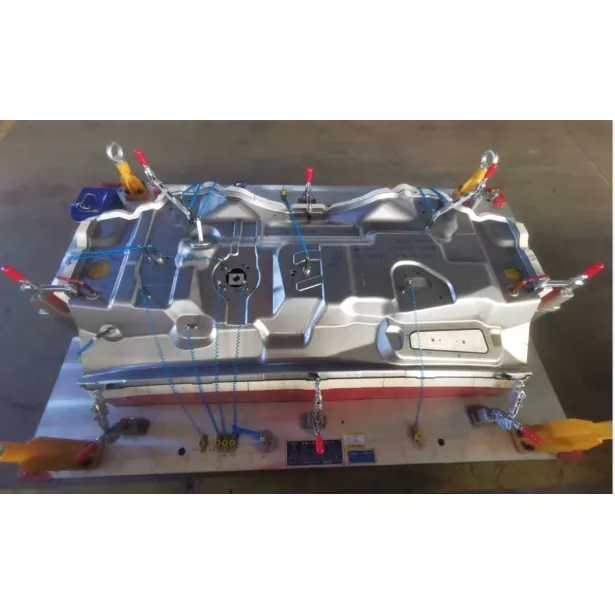

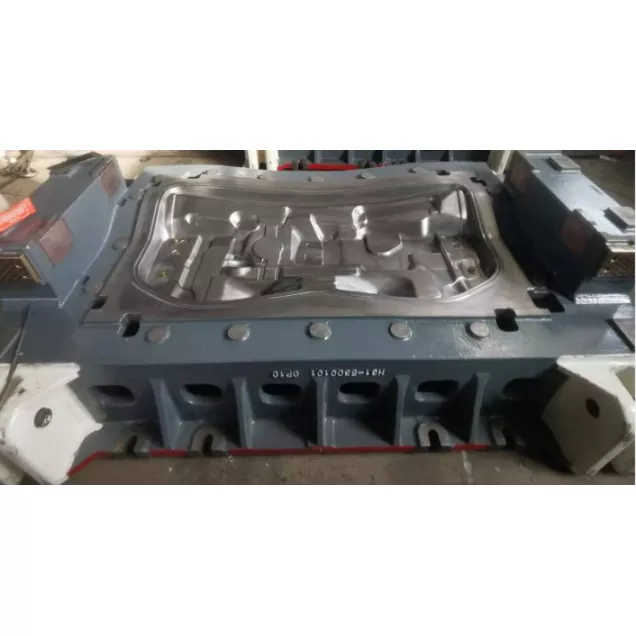

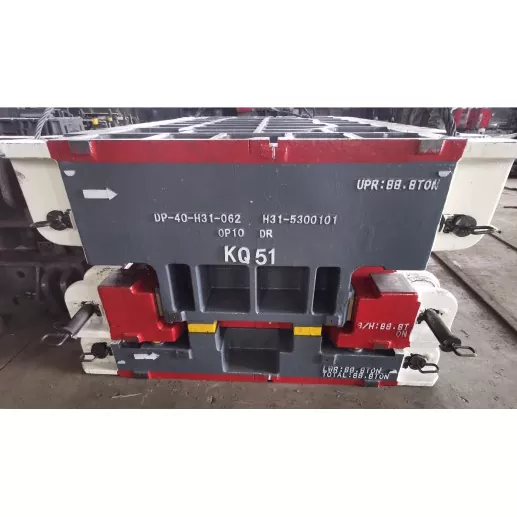

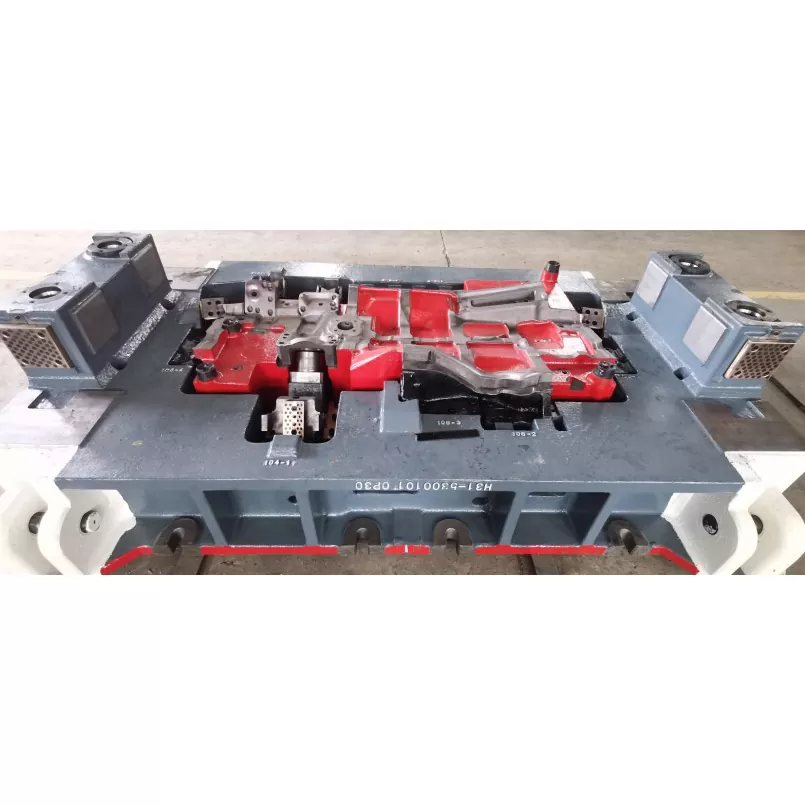

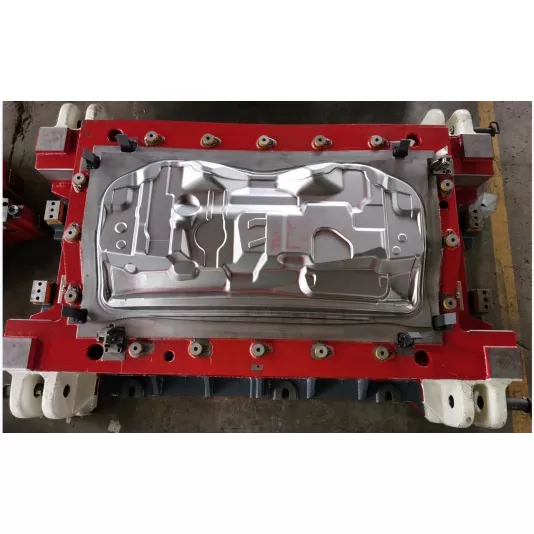

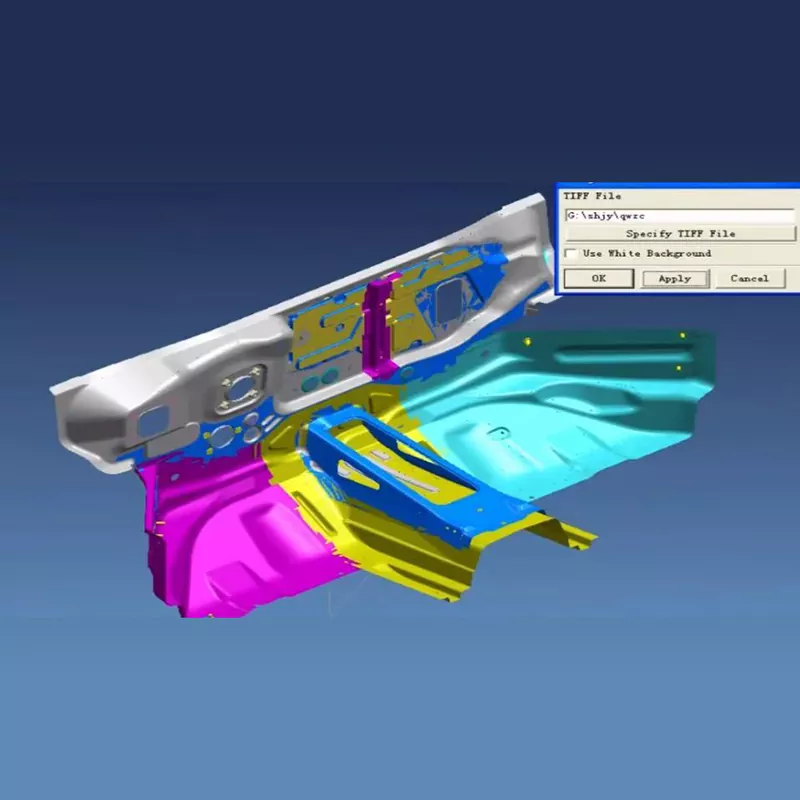

Умре за печат на собранието на автомобилски преден панел

Матриците за печат на склопување на предниот панел на автомобилите SIKAIDA се независно развиена прецизна опрема од висока класа, погодна за масовно производство на склопови на предните панели. Обраќајќи се на сложената структура и високите барања на склопот на предниот панел (големи панели на каросеријата), матрицата интегрира напредни технологии за да ги реши клучните производни предизвици. Фабриката е опремена со професионална опрема и посветен тим за да се осигура дека квалитетот на матрицата ги исполнува стандардите.

Детали за производот

1. Формирање на структура на панел на големо тело

Прецизна контрола на протокот и истегнување на материјалот, прецизност на клучните димензии во рамките на ± 0,1 mm, грешка на плошноста ≤0,15 mm/m; областите за длабоко цртање користат прогресивно формирање со повеќе премини за да се избегнат дефекти на материјалот и да се подобри приносот.

2. Комплексна технологија за формирање на крива површина

Матриците за печат на собранието на автомобилската предна плоча користат хиперболоидно формирање и прилагодлива структура на профилот. Во комбинација со CAE анализата и оптимизацијата на процесите, тој решава проблеми како што се збрчкање и пукање, постигнувајќи прецизност на површината во рамките на ± 0,05 mm, обезбедувајќи компатибилност со соседните компоненти.

3. Интегриран дизајн за зајакнување на зракот

Предниот панел и арматурниот сноп се интегрирани со помош на технологија со поделена празнина, прилагодувајќи се на материјали со висока цврстина и обезбедувајќи геометриска точност на арматурниот зрак (правина ≤0,1mm/m, паралелизам ≤0,15mm).

4. Повеќекомпонентно интегрирано формирање

Интегрирани се повеќе процеси, со што се комплетира формирањето на повеќе компоненти во една операција на печат; модуларниот дизајн и брзата промена на калапот се прилагодуваат на производството со повеќе спецификации, постигнувајќи стапка на искористеност на материјалот ≥80% и подобрување на ефикасноста на производството.

5. Висока прецизност и безбедносни перформанси

Високопрецизното водење и контролата на повратен притисок обезбедуваат критична точност на дупката во рамките на ±0,05mm; оптимизираниот структурен дизајн обезбедува дизајнирана деформација за време на судири, гарантирајќи ја безбедноста на патниците.

6. Интелигентна контрола на процесите и оптимизација

Automotive Front Panel Assembly Stamping Dies користи софтвер CAE за оптимизиран дизајн, кој користи контрола со три јамки и интелигентен систем за следење за следење на статусот на формирање во реално време, обезбедувајќи стабилен квалитет на производот.

Карактеристики и апликации на производот

1. Патнички возила: Обезбедува цврстина на телото и безбедност при судир, исполнувајќи ги барањата за надворешно запечатување;

2. Комерцијални возила: Издржува тешки удари, обезбедувајќи структурна сигурност и издржливост;

3. SUV/теренски возила: се прилагодува на големи моторни прегради, подобрувајќи ја предната заштита;

4. Електрични возила: се прилагодува на посебните барања како што се батериите и каналите за ладење, а исто така го зема предвид лесен дизајн;

5. Тркачки автомобили/Коли со изведба: Ги исполнува барањата за аеродинамична, лесна и висока цврстина;

6. Камиони/автобуси: Се прилагодува на големи возила, обезбедувајќи носивост и безбедност при судир.

Вовед во производниот процес

1. Дизајн и анализа на производи

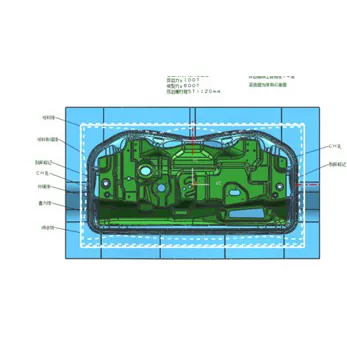

Професионален софтвер се користи за анализа на формабилноста и оптимизација на процесот за да се одредат оптималните параметри, безбедноста на балансирање и точноста на склопувањето.

2. Дизајн на структура на мувла

Целосно 3D дизајн, модуларна структура, лесно одржување, прилагодливи на автоматско производство и роботско работење.

3. Избор и подготовка на материјал

- Работни делови: Се избира челик за мувла со висока цврстина, со специјална легура што се користи во области со длабоко цртање;

- Основа на мувла/Стандардни делови: Висококвалитетниот челик е избран за да се обезбеди цврстина и прецизност;

- Површинска обработка: Нитридирање, тврдо хромирање, итн., за намалување на триењето и адхезијата.

4. Процес на прецизна обработка

Грубата обработка овозможува додаток за завршна обработка. Завршувањето се изведува со користење на опрема од високата класа, со што се постигнува грубост на површината од Ra0,2, точност на положбата на дупката од ± 0,01 mm и цврстина ≥HV950 по обработката за зајакнување на површината.

5. Склопување и дебагирање

Прецизното склопување, дебагирањето на параметрите на машината, инспекцијата на првото парче и сериското пробно производство обезбедуваат стабилност и сигурност на мувлата.

Трендови за развој

1. Лесна и висока јачина: Прилагодување на нови материјали и примена на напредни процеси, балансирање на лесната тежина и безбедноста;

2. Прецизност и безбедносна оптимизација: Развивање кон прецизност на ниво на микрони, зајакнување на онлајн откривањето и оптимизацијата на судири;

3. Флексибилно производство: Брзо менување на калапот (≤15 минути), приспособливо за производство на повеќе сорти, мали серии;

4. Дигитално дебагирање: Комбинирање на дигитални близнаци за скратување на развојните циклуси за повеќе од 30%;

5. Зелено производство: еколошки и заштедува енергија, прилагодувајќи се на потребите на возилата со нова енергија.

Најчесто поставувани прашања

П1: Кои материјали вообичаено се користат во матрици за печат на собранието на автомобилската предна плоча?

A1: Работните делови главно користат челици за мувла со висока цврстина како што се SKD11, Cr12MoV и DC53. За длабоко цртање на делови за формирање и зајакнувачки области за формирање на греди, се користи брз челик од металургија на прав или цементиран карбид. Рамката на калапот користи структурни челици како што се челик 45 и Q235, а стандардните делови како што се столбовите за водење и водилките користат челик со лежиште GCr15. За многу тешки заоблени површини, понекогаш се користат керамички или дијамантски материјали за обложување за да се обезбеди отпорност на абење и работниот век на калапот.

П2: Колку долго трае циклусот на производство за калапи за склопување на предната автомобилска фасија?

A2: Во зависност од сложеноста и барањата за прецизност на склопот на предната табла, циклусот на производство е вообичаено 16-24 недели. Стандардните калапи за склопување на предната табла траат приближно 16 недели, за сложените закривени предни калапчиња потребни се 20 недели, а за ултра големите или лесните калапи за склопување на предната табла може да бидат потребни повеќе од 24 недели. Специфичниот циклус зависи од сложеноста на структурата на предната фасција, тешкотијата на формирање на заоблената површина и барањата за изведба за безбедност при судир.

П3: Кој е работниот век на калапите?

А3: Во нормални услови за употреба и одржување, животниот век на калапи за печат на склопот на предната табла може да достигне над 300.000 циклуси. Преку изборот на висококвалитетни материјали, соодветна термичка обработка и прецизна обработка, животниот век на некои калапи може да достигне 500.000 циклуси. Областите со големо абење како што се областите за формирање длабоко исцртани, површините за формирање на зајакнувачки сноп и заоблените површини бараат редовно одржување и замена за да се обезбеди квалитет на производот и стабилност на формирањето.

П4: Како се гарантираат прецизноста и безбедносните перформанси на склопот на предната табла?

A4: Со оптимизирање на параметрите на процесот на формирање преку CAE анализа, користење на систем за водење со висока прецизност, контролирање на отскокнувањето на материјалот и дистрибуцијата на дебелината и редовно проверување и одржување на прецизноста на калапот, прецизноста на димензиите на склопот на предниот панел може да се контролира во рамките на ±0,1mm, а плошноста на површините за парење може да достигне до 15mm/0. Истовремено, разумниот структурен дизајн и процесот на термичка обработка гарантираат дека склопот на предниот панел има доволна структурна цврстина и перформанси за безбедност при судир.

П5: Кои се клучните контролни точки во процесот на производство на матрици за печат на собранието на автомобилската предна плоча?

А5: Клучните контролни точки во производството на калапи за склопување на предниот панел вклучуваат: ① прецизна обработка на профили на големи покривни површини за да се обезбеди плошност и прецизност на површината; ② Зајакнување на квалитетот на формирањето на структурите на греди за да се обезбеди положба и сила; ③ Контрола на протокот на материјали на сложени заоблени површини за да се избегне формирање дефекти; ④ Прецизна обработка на дупки за монтирање за да се обезбеди точност на склопувањето; ⑤ Процес на термичка обработка за да се обезбеди цврстина и цврстина. Секоја контролна точка бара строга проверка на квалитетот и контрола на процесот, особено прецизна контрола на формирањето на големи капаци и сложени закривени површински структури.
