Матрици за печат на внатрешниот состав на автомобилската странична плоча

Внатрешни матрици за штанцување на страничната плоча на автомобилската плоча SIKAIDA се големи, високопрецизни системи со матрици што се користат за печат на внатрешните панели на страничните панели од лим. Тие се основни матрици во производството на каросерија-во-бело и широко се користат во производството на патнички и комерцијални возила. Овој производ интегрира повеќе процеси на печат за да постигне едноделно обликување на внатрешната плоча на страничната плоча, обезбедувајќи ефикасност и конзистентност на производството. Нашата фабрика во Кина, со напредна опрема и професионален тим, гарантира стабилно и висококвалитетно производство на матрици.

Детални карактеристики на производот

1. Голема и сложена структура

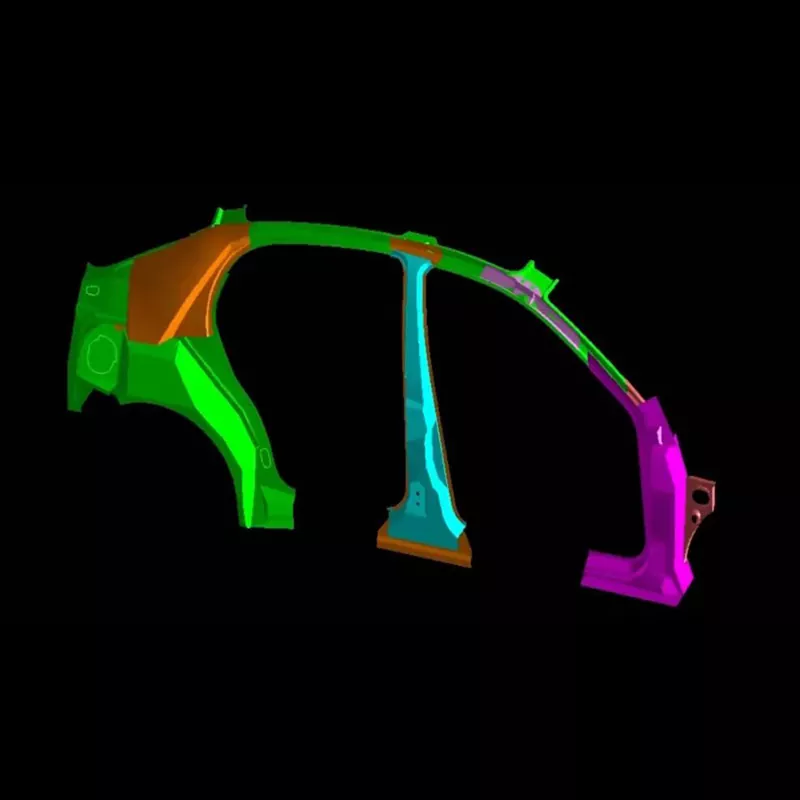

Внатрешниот панел на страничниот панел е со големи димензии (над 800 mm во должина и над 600 mm во ширина) и има сложена форма, што бара формирање на повеќе карактеристики. Самите за печат на внатрешниот склоп на автомобилската странична плоча SIKAIDA се карактеризираат со висока прецизност на површината, повеќекратни површини со слободна форма и рационален структурен дизајн, што го решава проблемот со нерамномерна распределба на силата при печат на голем лим.

2. Барања за висока прецизност и висок квалитет

Како надворешна компонента, внатрешниот панел на страничната плоча мора да биде без гребнатини, брчки и други дефекти. SIKAIDA строго ја контролира прецизноста на мувлата, постигнувајќи грубост на површината од Ra0,4μm или повисока, задоволувајќи ги барањата за висококвалитетно производство.

3. Интеграција со повеќе процеси

Матриците за печат на внатрешниот склоп на автомобилската странична плоча усвојуваат интегриран дизајн со повеќе станици, што овозможува завршување на повеќе процеси како што се длабоко цртање и отсекување во една операција, подобрувајќи ја ефикасноста. По потреба може да се додадат функции за автоматско пренесување и онлајн инспекција за да се постигне интелигентно производство.

4. Прецизен систем за водење и балансирање

Опремен со прецизен систем за водење, балансирање и притисок, тој обезбедува рамномерна распределба на силата за време на печатење на лим, избегнувајќи дефекти на производот и подобрувајќи ја стапката на принос.

5. Специјален структурен дизајн

Користејќи сегментирана матрица и структура на матрица што брзо се менува, тој е компатибилен со нови материјали како што се челик со висока цврстина и легури на алуминиум, решавајќи ги предизвиците при формирањето и проширување на опсегот на примена.

Основни карактеристики на производот

1. Висока ригидност: Користењето на материјали со висока цврстина обезбедува стабилност при високотонажното печатење и го продолжува работниот век.

2. Прецизно водење: Високопрецизниот систем за водилка и чаури за водич обезбедува позиционирање на печат и точност на производот.

3. Интелигентно следење: Интегрираните сензори овозможуваат следење во реално време и предвидливо одржување.

4. Брза промена на матрицата: Модуларниот дизајн го скратува времето на промена на матрицата и се прилагодува на производството со повеќе видови.

Апликативни сценарија

Матрици за печат на внатрешниот состав на автомобилската странична плоча првенствено се користат во производството на каросеријата на патнички и комерцијални возила, служејќи како основни калапи за каросерија-во-бело и се препознаени од домашни и меѓународни клиенти. Како професионален добавувач, SICAIDA може да обезбеди приспособени решенија за да ги задоволи потребите на различни модели на возила.

Процес на производство

1. Анализа на производи и дизајн на процеси

Користејќи професионален софтвер за анализа на формабилност и дизајн на процеси, тој предвидува и решава потенцијални проблеми.

2. Дизајн на мувла

Користејќи софтвер за целосен 3D дизајн, како што се UG и CATIA, прецизните детали се рафинирани за да се обезбеди прецизност и рационалност на калапот.

3. Избор на материјал

Рамката за мувла за штанцување на внатрешниот состав на автомобилската странична плоча е изработена од леано железо со висока цврстина или заварени челични плочи. Клучните компоненти користат челик за алат со висока отпорност на абење и висока јачина на компресија за да се гарантира квалитетот на мувлата.

4. Прецизна обработка

Грубата обработка, фината обработка, специјалната обработка и рачното полирање обезбедуваат прецизност на мувлата и квалитет на изгледот.

5. Склопување и дебагирање (Т0 пробно обликување)

По склопувањето, калапот се тестира на машината, а параметрите на процесот се прилагодуваат и оптимизираат додека примерокот не се квалификува.

Развојни трендови:

1. Ултра-големо интегрирано обликување: Прилагодувајќи се на трендот на интегрирани внатрешни панели на страничните панели, еден сет на калапи може да тежи над 200 тони.

2. Приспособување кон апликациите за нови материјали: оптимизираниот дизајн и избор на материјали се прилагодуваат на карактеристиките на обликувањето на новите материјали за да ги задоволат барањата за лесни и висока цврстина на автомобилите.

3. Интелигентно производство и дигитализација: Вградените сензори овозможуваат следење во реално време, во комбинација со дигитална близнак технологија, скратувајќи го циклусот на развој и намалувајќи ги трошоците.

4. Апликации за производство на адитиви (3Д печатење).

Матриците за печат на внатрешниот склоп на автомобилската странична плоча користат технологија за 3D печатење за да создадат сложени структури, подобрувајќи ја ефикасноста на производството и квалитетот на производот.

Најчесто поставувани прашања

П1: Кои материјали вообичаено се користат во матрици за печат на внатрешниот склоп на автомобилската странична плоча?

A1: Основата на мувлата најчесто користи леано железо со висока цврстина (како што е HT300, еластично железо) или конструкции од заварени челични плочи. Клучните компоненти како што се шуплините и јадрата користат челик за алат со висок јаглерод и високо хром (како Cr12MoV, DC53 итн.), нудејќи висока отпорност на абење и висока јачина на притисок.

П2: Колку долго трае циклусот на производство за печат на внатрешниот склоп на автомобилската странична плоча?

A2: Матриците за печат на внатрешниот склоп на автомобилската странична плоча се кулминација на технологијата, искуството и изработката. Тие интегрираат механички дизајн, наука за материјали, механика на пластичност и прецизно производство. Нивниот развојен циклус е долг (обично 8-15 месеци) и скап (достигнува од милиони до десетици милиони јени), што ги прави клучен репер за мерење на сеопфатната сила на компанијата за мувла. Како што автомобилските тела се развиваат кон лесни, високо-цврсти и интелигентни дизајни, техничките барања за нивните калапи ќе продолжат да се зголемуваат.
