Автомобилски мали држачи за печат

Малите автомобилски држачи се критични носечки компоненти кои се користат за поддршка на склопови, фиксирање на позиции, поврзување на структури и пренос на товари. Матрици за печат на мали загради SIKAIDA се специјално дизајнирани за различни прецизни држачи како што се оние за мотори и суспензии, интегрирајќи комплексна поддршка и прецизно позиционирање на дупките за да се задоволат строгите барања на автомобилското производство.

Основни карактеристики на производот

1. Формирање на комплексна структура за поддршка

И покрај компактната големина и сложената структура на држачите, калапи SIKAIDA, преку прецизна симулација и компензација на отскокнување, ги контролираат критичните димензии во рамките на ± 0,1 mm, обезбедувајќи плошност, точност на дупките и структурна цврстина ги исполнуваат стандардите.

2. Висока јачина и висока цврстина

Основните компоненти на матриците за печат на автомобилски мали загради користат калап со висока цврстина како што се SKD11 и Cr12MoV, постигнувајќи цврстина од HRC 48–52 по термичка обработка. Ова им овозможува да издржат високофреквентни ударни оптоварувања и имаат работен век кој надминува 500.000 циклуси, обезбедувајќи стабилна носивост.

3. Мултифункционален интегриран дизајн

Интегрирајќи повеќе процеси како што се печат, свиткување и удирање, и инкорпорирање на механизми како што се лизгачки блокови и азотни пружини, сложената обработка може да се заврши во еден потег, што значително ја подобрува ефикасноста на производството и квалитетот на производот.

4. Прецизни позиции на дупки и систем за поврзување

Точноста на отворот за инсталација достигнува ± 0,05 mm, а грубоста на ѕидот на дупката Ra 0,8. Оптимизираните конструкции за поврзување со прирабници и занитвам обезбедуваат сигурно и неолабавувачко поврзување на држачот, гарантирајќи долгорочна сигурна употреба на возилото.

5. Интелигентно вгнездување и CAE оптимизација

Користејќи го софтверот CAE како што е AutoForm за оптимизирање на вгнездувањето, искористеноста на материјалите е зголемена на над 85%, ефикасно намалувајќи ги дефектите на формирање и намалувајќи ја стапката на отпад.

Области за примена

Матрици за печат на мали држачи за автомобили SIKAIDA имаат широка примена, покривајќи го производството на загради за мотор, суспензија, контролна табла, седиште, батерија, врати и држачи за издувниот систем.

Процес на производство

1. Дизајн на производ и CAE анализа

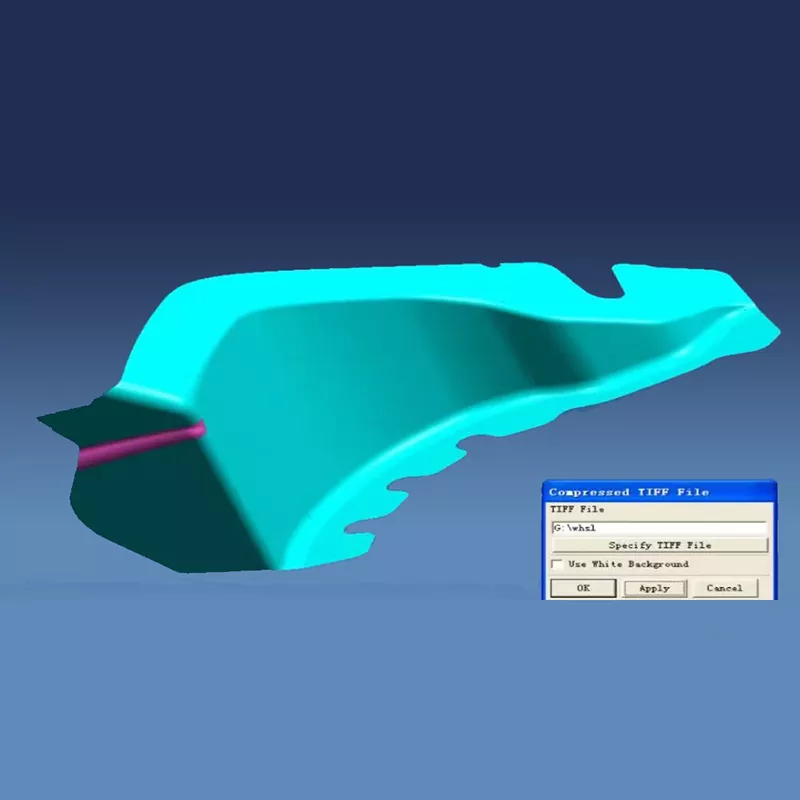

Создавањето симулација и оптимизацијата на процесот се изведуваат со помош на софтверот CAE за да се идентификуваат потенцијалните дефекти и да се одреди оптималното решение, обезбедувајќи успешно производство на мувла.

2. Структура на мувла 3D дизајн

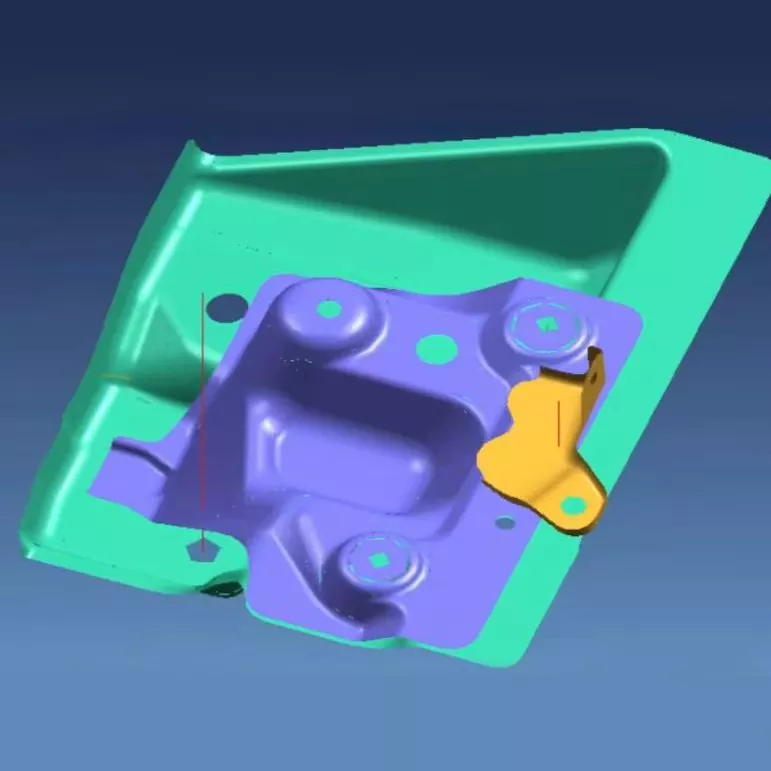

Автомобилските матрици за печат со мали загради користат софтвер за целосен 3D дизајн, како што се UG и CATIA за да ги усовршат шуплините, системите за водење и другите компоненти, обезбедувајќи рационална структура на калапот и леснотија на одржување.

3. Избор на материјал

Работните делови се изработени од тврд калап челик како што е SKD11, основата на мувлата е изработена од челик 45 со термичка обработка, стандардните делови користат челик со лежиште GCr15, а деловите за пробивање користат челик со голема брзина или цементиран карбид за да се обезбеди прецизност и издржливост.

4. Прецизна обработка

Грубата обработка овозможува додатоци, а прецизната обработка обезбедува точност. Површинските третмани како што се нитридирање и тврдо хромирање дополнително ја подобруваат цврстината на калапот и отпорноста на абење, гарантирајќи го квалитетот на производот.

5. Склопување и дебагирање

По прецизното склопување, матриците за печат на автомобилски мали загради се подложени на пробно притискање и дебагирање. Инспекцијата на првото парче и сериското пробно производство ја потврдуваат точноста, стабилноста и доверливоста на калапот.

Најчесто поставувани прашања

П1: Кои материјали вообичаено се користат во автомобилски матрици за печат на мали загради?

A1: Работните делови првенствено користат челици за мувла со висока цврстина како што се SKD11, Cr12MoV и DC53. Рамката на мувла користи структурни челици како што се челик 45 и Q235. Стандардните делови, како што се столбовите и чаурите, користат челик со лежиште GCr15. За области со големо абење, како што се дупки за дупчење, понекогаш се користи тврда легура или челик со голема брзина за да се обезбеди цврстина, цврстина и издржливост на калапот.

П2: Колку е долг циклусот на производство за автомобилски калапи за мали загради?

А2: Во зависност од сложеноста на мувлата и барањата за прецизност, циклусот на производство е обично 10-18 недели. Едноставните калапи за загради бараат приближно 10 недели за да се изработат, за калапите со средна сложеност потребни се 14 недели, а за сложените загради со висока прецизност може да бидат потребни 18 недели или повеќе. Специфичниот циклус зависи од сложеноста на структурата на заградата, барањата за точност на дупките и тешкотијата на процесот на обработка.

П3: Кој е работниот век на автомобилските матрици за печат со мали загради?

А3: Во нормални услови за употреба и одржување, животниот век на матриците за печат на мали загради може да достигне над 500.000 циклуси. Преку изборот на висококвалитетни материјали, соодветна термичка обработка и прецизна обработка, животниот век на некои матрици може да достигне 1 милион циклуси. Посебно за делови со големо абење, како што е удирање, потребно е редовно одржување и замена за да се обезбеди квалитет на производот.

П4: Како да се обезбеди точност и поддршка на перформансите на заградите со печат?

A4: Преку CAE анализа за оптимизирање на параметрите на процесот, усвојување системи за водење со висока прецизност, контролирање на враќање на материјалот и редовно проверување и одржување на точноста на матрицата, димензионалната точност на држачот може да се контролира во рамките на ±0,1mm, а плошноста на површината за поддршка може да достигне 0,05mm/m. Во исто време, разумниот структурен дизајн и процесите на термичка обработка обезбедуваат држачот да има доволна ригидност и јачина на поврзувањето.

П5: Кои се клучните контролни точки во процесот на производство на калапи за загради?

A5: Клучните контролни точки во производството на калапи за заграда вклучуваат: ① прецизна обработка на дупки за да се обезбеди точност на отворот за инсталација; ② Поддржете ја обработката на површината за да се обезбеди плошност и мазност; ③ Формирање на структурата за поврзување за да се обезбеди јачина на врската; ④ Процес на термичка обработка за да се обезбеди цврстина и цврстина; ⑤ Склопување и дебагирање за да се обезбеди точност и оперативна стабилност. Секоја контролна точка бара строга проверка на квалитетот и контрола на процесот.
