Втиснување печат на собранието на автомобилската предна суспензија

Матрици за печат на склопување на предната суспензија на автомобилски возила SIKAIDA се специјално дизајнирани за масовно производство и високопрецизно производство на структурни компоненти на суспензијата, исполнувајќи ги барањата за прецизност на димензиите, цврстина, век на замор и безбедност при судир. Тие се широко користени во различни типови возила, вклучувајќи патнички, комерцијални возила и електрични возила.

Основни карактеристики на технологијата:

1. Формирање комплексна просторна структура

Прецизна контрола на тродимензионалниот проток и истегнување на материјалот во компонентите на суспензијата, со прецизност на клучните димензии ±0,05mm и точност на просторната положба ±0,1mm. Користејќи ја технологијата за прогресивно формирање со повеќе премини, се избегнува разредување на материјалот и концентрација на стрес.

2. Дизајн на носивост со висока јачина

Компатибилен со челик со висока цврстина и лесни легури, високопрецизно формирање на области со висок напрегање и критични структури, со исправност ≤0,08mm/m и паралелизам ≤0,12mm. Професионалната технологија обезбедува стабилни перформанси на материјалот.

3. Технологија за обработка на прецизни дупки

Интегрира повеќе процеси, завршувајќи го формирањето на дупки со висока прецизност во една операција на печат. Точност на дупката ± 0,03 mm и цилиндричност со дијаметар на дупката ≤0,05 mm, потпирајќи се на високопрецизен систем за водење за да се обезбеди квалитет на дупката.

4. Интеграција за заварување со повеќе компоненти

Модуларен дизајн на матрици за печат на собранието на автомобилската предна суспензија со резервирани структури за заварување, искористеност на материјалот ≥85%, приспособливост на брза промена на мувлата за производство на повеќе возила и подобрена точност на склопување и структурна цврстина преку контрола на деформацијата на заварувањето.

5. Динамичка оптимизација на перформанси и безбедност

Преку високопрецизно водство и следење во реално време, со прецизност на површината ±0,02 mm, оптимизираната распределба на стресот го продолжува животниот век на замор, а подобрениот дизајн за апсорпција на енергија ја подобрува безбедноста при судир.

6. Интелигентна контрола на процесите

Користејќи го софтверот CAE за оптимизирање на параметрите, се користат контролен систем со три јамки и интелигентни уреди за следење за да се постигне следење на процесот на формирање во реално време, обезбедувајќи постојан квалитет во масовното производство.

Области за примена

Широко се користи во системите за предна суспензија на патнички автомобили, комерцијални возила, теренци, електрични возила, тркачки автомобили со високи перформанси, камиони и автобуси, приспособувајќи се на специфичните потреби на различни модели на возила.

Процес на производство

1. Дизајн и симулација на производ

Користејќи ја технологијата за симулација CAE, се спроведуваат анализа на формабилност, пресметување на отскокнување и динамичка оптимизација за да се обезбеди податочна поддршка за дизајнот на мувла.

2. Дизајн на структура на мувла

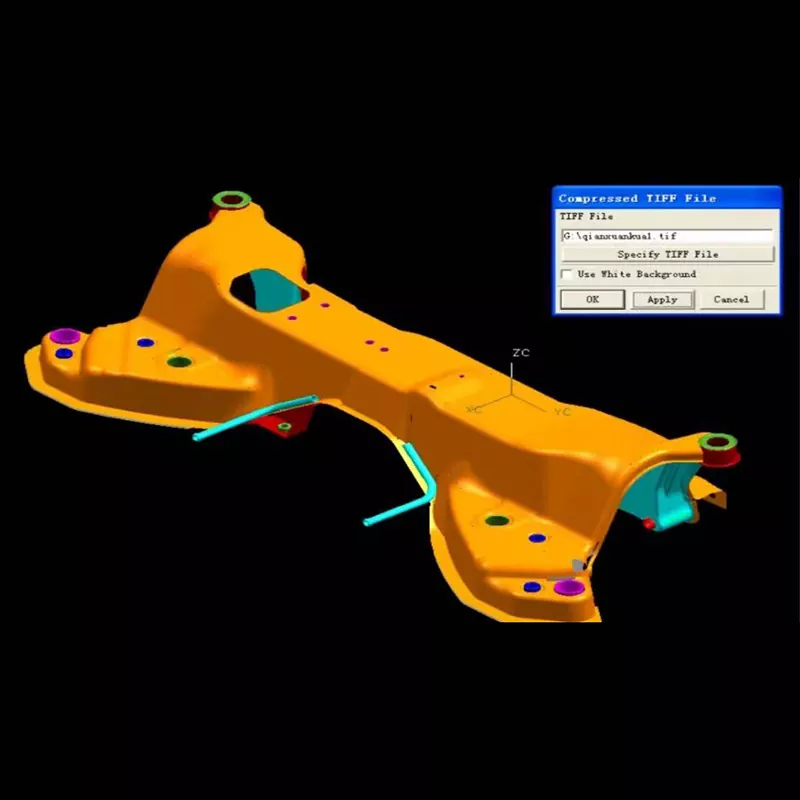

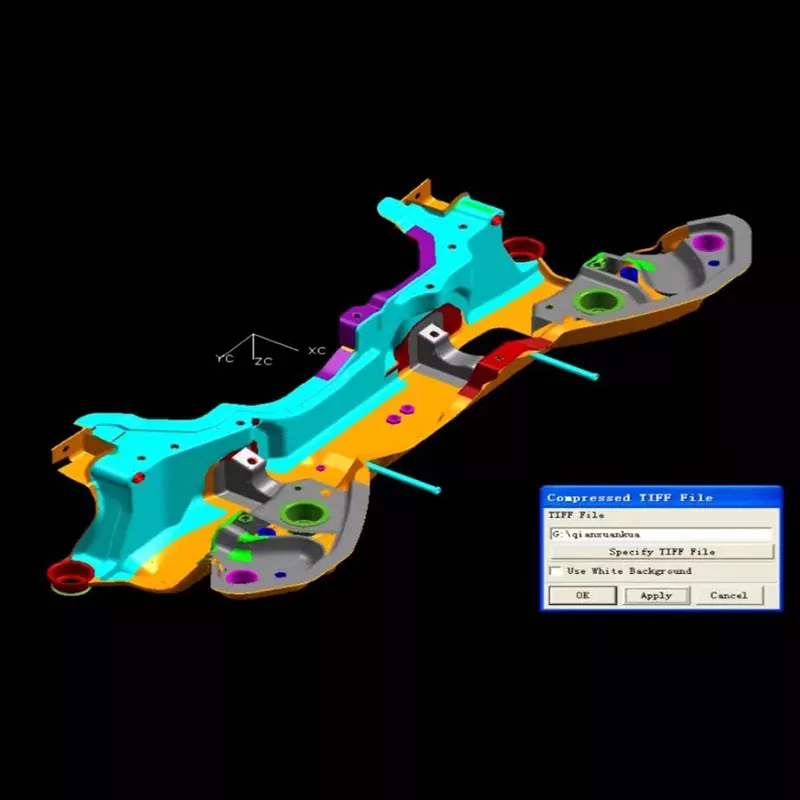

Преку професионален софтвер за целосен 3D дизајн, усвоен е модуларен концепт за прилагодување на автоматизираните производни линии, олеснувајќи го дебагирањето и одржувањето на мувлата.

3. Избор на материјал

Работните делови се изработени од мувла со висока цврстина и специјални легури; рамки за мувла и стандардни делови се направени од соодветен челик; а површините на шуплината се подложени на посебен третман за да се намали триењето и адхезијата.

4. Процес на прецизна обработка

Матриците за печат на склопување на предната суспензија на автомобилски возила се подложени на грубост, доработка и површинска обработка. Специјализираната опрема обезбедува прецизност на обработката, постигнувајќи грубост на површината од Ra0,2-0,4μm. Клучните области се засилени.

5. Склопување и дебагирање

По прецизното склопување, деловите се подложени на тестирање на притисок и дебагирање. Инспекцијата на првото парче и сериското пробно производство ги оптимизираат параметрите за да обезбедат стабилно производство и доверливост на производот.

Трендови за развој

Индустријата се развива кон пет главни насоки: лесна и интеграција со висока јачина, прецизна и динамична оптимизација, брза промена на калапот и флексибилно производство, дигитално виртуелно дебагирање и зелено одржливо производство, прилагодување на трендовите на електрификација и интелигенција во автомобилската индустрија.

Најчесто поставувани прашања

П1: Кои материјали обично се користат во матрици за печат на собранието на автомобилската предна суспензија?

A1: Работните делови главно користат челици за мувла со висока цврстина како што се SKD11, Cr12MoV и DC53. За длабоко цртање на делови за формирање и подрачја со висок стрес, се користи челик со голема брзина од металургија на прав или цементиран карбид. Основата на мувлата користи конструктивен челик како што се челик 45 и челик Q235, додека стандардните делови како што се столбовите за водење и водичките чаури користат челик со лежиште GCr15. За екстремно напорни просторни заоблени површини, понекогаш се користат керамички или дијамантски материјали за обложување за да се обезбеди отпорност на абење и работниот век на калапот.

П2: Колку долго трае циклусот на производство за матрици за печат на склопување на предната суспензија на автомобилската машина?

A2: Во зависност од сложеноста и барањата за прецизност на склопот на предната суспензија, производниот циклус е типично 18-26 недели. Стандардните калапи за склопување на предната суспензија траат приближно 18 недели, калапи за сложена просторна структура 22 недели, а за ултра големите или лесни калапи за склопување на предната суспензија може да бидат потребни повеќе од 26 недели. Специфичниот циклус зависи од сложеноста на структурата на предната суспензија, тешкотијата на просторното формирање и барањата за динамичка изведба.

П3: Кој е работниот век на мувлата?

А3: Во нормални услови за употреба и одржување, животниот век на матриците за печат на склопот на предната суспензија може да достигне над 250.000 циклуси. Преку висококвалитетен избор на материјали, соодветна термичка обработка и прецизна обработка, животниот век на некои матрици може да достигне 450.000 циклуси. Областите со големо абење, како што се деловите за формирање длабоко навлечени, површините за лежиште со висок напрегање и прецизните дупки бараат редовно одржување и замена за да се обезбеди квалитет на производот и стабилност на формирањето.

П4: Како да се обезбеди прецизност и динамична изведба на склопот на предната суспензија?

A4: Со оптимизирање на параметрите на процесот на формирање преку CAE анализа, усвојување високопрецизен систем за водење, контролирање на отскокнувањето на материјалот и дистрибуцијата на дебелината и редовно проверување и одржување на прецизноста на мувлата, димензионалната точност на склопот на предната суспензија може да се контролира во рамките на ±0,05mm, а прецизноста на површината за парење може да достигне 0.2mm±0. Во исто време, разумниот структурен дизајн и процесите на термичка обработка обезбедуваат склопот на предната суспензија да има доволна структурна цврстина и динамични перформанси.

П5: Кои се клучните контролни точки во процесот на производство на матрици за печат на собранието на автомобилската предна суспензија?

А5: Клучните контролни точки во производството на калапи за склопување на предната суспензија вклучуваат: ① прецизна обработка на сложени просторни површини за да се обезбеди геометриска точност; ② Формирање на квалитет на конструкции на лежишта со висока јачина за да се обезбеди позиција и сила; ③ Точност на обработка на прецизни дупки за да се обезбеди квалитет на склопување; ④ Јачина на повеќекомпонентни заварени интегрирани структури; ⑤ Процеси на термичка обработка за да се обезбеди цврстина и цврстина. Секоја контролна точка бара ригорозна проверка на квалитетот и контрола на процесот, особено за прецизна контрола на формирањето на сложени просторни конструкции и носечки области со висока јачина.
