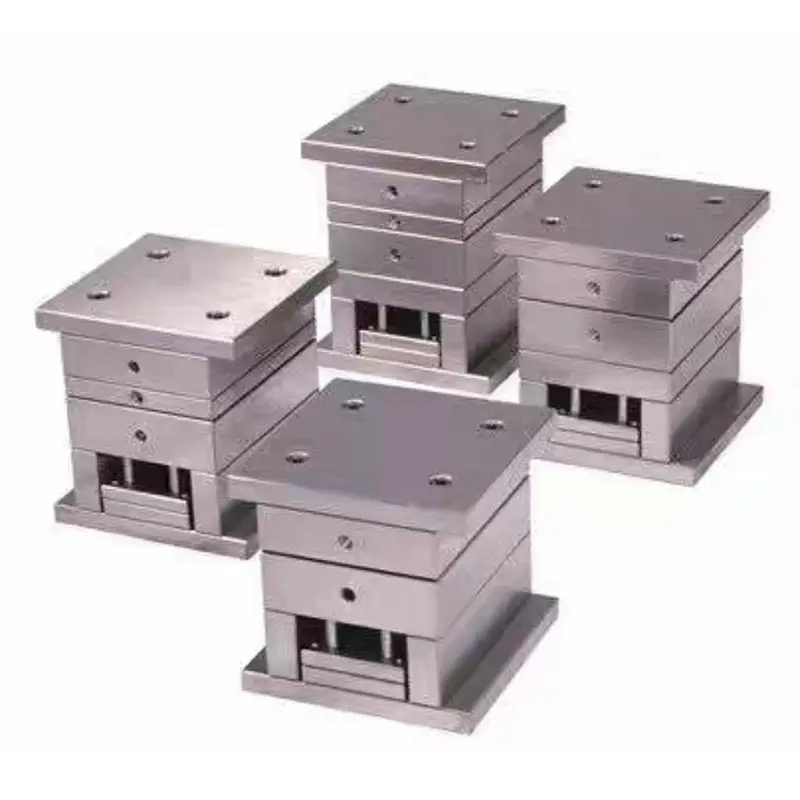

Ултра-висока прецизна основа за мувла за мали порти

Основата за калапи за мали порти со ултра-висока прецизност на SIKAIDA е дизајнирана специјално за калапи за вбризгување со три плочи, погодни за производство на компоненти со висока вредност во електрониката, автомобилската, медицинската и оптичката индустрија. Интегрира висока цврстина, позиционирање на ниво на микрон, стабилна контрола на температурата и технологија за автоматско исфрлање за да се постигне висококвалитетно, доследно обликување без линии за заварување или ознаки на собирање. Основата на мувлата користи уникатен дизајн на жешко тркалце од типот на иглички вентил, што овозможува вбризгување во повеќе точки и прецизна контрола на протокот на топење, обезбедувајќи производи без дефекти и што го прави клучен дел од опремата во висококвалитетното производство.

Клучни технички карактеристики

1. Високопрецизен систем за водење

Ултра-висока прецизна основа за калапи за мали порти користи високопрецизни водилки за валјак и линеарни лизгачи, заедно со прецизно мелени водилки, обезбедувајќи непречено отворање и затворање на калапот и висока повторливост. Расчистувањето се контролира во рамките на 0,01mm, ефикасно елиминирајќи ги дефектите на блицот и брусењето предизвикани од клиренсот на водичот.

2. Интелигентен систем за контрола на температурата

Интегрирајќи сензори за температура со повеќе точки и интелигентен контролен модул, точноста на температурата на калапот се контролира во рамките на ±1℃. Независната контрола на температурата во зоната овозможува прецизно прилагодување на температурата за различни делови од производот, оптимизирање на протокот на топење и намалување на преостанатиот стрес.

3. Систем за топол ранер со иглички вентил

Користејќи систем за топла тркала со иглички вентил со висока прецизност, тој овозможува вбризгување со повеќе точки и секвенцијална контрола. Времето на одговор на отворањето на вентилот на иглата е ≤0,1 секунди, што ефикасно го спречува повратниот проток на топење и жици, погоден за производи со висока транспарентност и строги барања за изглед.

4. Конструктивен дизајн со висока ригидност

Основата за калапи за мали порти со ултра висока прецизност користи легиран челик со висока цврстина, се подложува на жарење за ослободување од стрес и вклучува оптимизиран распоред на ребрата и анализа на конечни елементи за подобрен дизајн. Ова резултира со минимална деформација при вбризгување под висок притисок, рамномерна распределба на силата на стегање и продолжен век на мувла.

5. Автоматски систем за исфрлање

Опремен со прецизен механизам за синхроно исфрлање, брзината на исфрлање и ударот се прецизно прилагодливи. Самоподмачкувачките водилки обезбедуваат непречено исфрлање без заглавување, рамномерна сила на декалапирање и намалени ризици од деформација и оштетување на производот.

Апликации за производи:

1. Електроника и комуникации: Рамки за мобилни телефони, конектори, ладилници

2. Автомобилска индустрија: сензори, контролни табли, компоненти за осветлување

3. Медицински помагала: шприцеви, сепаратори за крв, дијагностичка опрема

4. Оптички компоненти: леќи, филтри, панели за прикажување

Процес на производство:

1. Дизајн анализа и симулација

Користејќи професионален CAE софтвер како Moldflow и ANSYS, протокот на мувла, структурната цврстина и термодинамичките анализи се изведуваат за да се предвидат ризиците од обликувањето и да се оптимизира распоредот на тркачот и системот за ладење.

2. Прецизна обработка

- Груба обработка: Големите CNC фрези ги обработуваат референтните површини и контурите, оставајќи го додатокот за завршна обработка.

- Термичка обработка: Клучните компоненти се подложени на калење и жарење за ослободување од стрес за да се обезбеди стабилност на материјалот и механички својства.

- Завршна обработка: Со голема брзина CNC обработка се постигнуваат површини со висока прецизност со грубост на површината од Ra 0,8μm.

- Површинска обработка: Клучните површини за парење се подложени на прецизно мелење и полирање за да се обезбедат мазни и отпорни на абење подвижни делови.

3. Склопување и дебагирање

- Склопот на компоненти користи вртежни клучеви за контрола на претходно оптоварување на прицврстувачите.

- Независното отстранување грешки на хидрауличните системи, контролата на температурата и системите за исфрлање обезбедува нормална функција.

- Пробното обликување T0 ги оптимизира параметрите на процесот и го поправа калапот додека производот не ги исполни стандардите.

Трендови за развој

1. Интелигентна интеграција

Длабоко ги интегрира IoT и AI технологиите за да постигне интерконекција на опремата, стекнување податоци и самооптимизација на процесите. Поддржува предвидливо одржување и аларми за аномалии, подобрувајќи ја производната ефикасност и стабилноста на производот на базата за мувла со ултра-висока прецизност.

2. Апликација за технологија за микро-пенење

Во комбинација со систем за вбризгување на суперкритична течност, тој постигнува лесна тежина и подобрен квалитет на површината, го решава проблемот со собирање кај производите со дебели ѕидови и ја намалува употребата на материјали за повеќе од 30%.

3. Дигитална двојна апликација

Виртуелен систем за калапи е изграден за да ги оптимизира параметрите на процесот и да предвиди неуспеси во виртуелна средина, намалувајќи го бројот на пробни калапи и скратувајќи го циклусот на развој.

4. Интеграција на производство на адитиви

Технологијата за метално 3D печатење се применува за производство на сложени канали за вода за ладење и топла тркала, пробивајќи ги традиционалните ограничувања за обработка, подобрување на ефикасноста на ладењето, скратување на производниот циклус и намалување на потрошувачката на енергија.

Најчесто поставувани прашања

П1: За какви видови калапи со вбризгување е примарно погодна основата за калапи со мала врата со ултра-висока прецизност?

А1: Основите за мали порти за калапи се особено погодни за обликување високопрецизни пластични делови со строги барања за изглед, како што се електронски конектори, оптички леќи и куќишта за медицински уреди. Тие се особено погодни за производи кои не бараат линии за заварување, ознаки на собирање и висок квалитет на површината.

П2: Кој е циклусот на производство кога се користи мала база на мувла за портата?

А2: Циклусот на развој за база на мувла со мала врата е типично 4-8 недели, во зависност од сложеноста и барањата за прецизност на производот. Иако почетната инвестиција е поголема, неговата висока производна ефикасност и супериорниот квалитет на производот резултираат со значајна долгорочна исплатливост.

П3: Кои се предностите на базите на мувла со фини порти во споредба со традиционалните калапи?

А3: Во споредба со традиционалните калапи, базите за калапи со фини порти нудат предности како што се поголема прецизност на производот, подобар квалитет на површината, поголема ефикасност на производството и повисок степен на автоматизација. Системот за вжештување на вентилот за игла ефикасно ги избегнува дефектите на производот, ги намалува чекорите по обработката и го подобрува искористувањето на материјалот, што го прави особено погоден за потребите на производството со висок волумен и квалитет.
